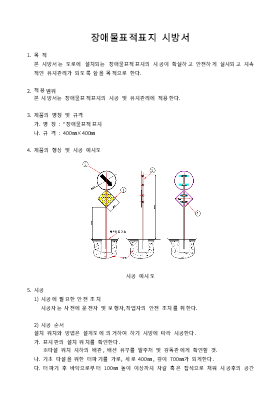

장애물표적표지 시방서 서식 무료 다운로드

장애물표적표지 시방서 장애물표적표지 시방서 ○. 목 적 본 시방서는 도로에 설치되는 장애물표적표지의 시공이 확실하고 안전하게 실시되고 지속적인 유지관리가 되도록 함을 목적으로 한다. ○. 범위 본 시방서는 장애물표적표지의 시공 및 유지관리에 적용한다. ○. 제품의 명칭 및 규격 가. 명 칭 : “장애물표적표지 나. 규 격 : ○㎜×○㎜ ○. 제품의 형상 및 시공 예시도 시공 예시도 ○. 시공 ○) 시공에 필요한 안전 조치 시공자는 사전에 운전자 및 보행자,작업자의 안전 조치를 취한다. ○) 시공 순서 설치 위치와 방법은 설계도에 의거하여 하기 시방에 따라 시공한다. 가. 표지판의 설치 위치를 확인한다. ※타설 위치 지하의 배관, 배선 유무를 발주처 및 감독관에게 확인할 것. 나. 기초 타설을 위한 터파기를 가로, 세로 ○㎜, 깊이 ○㎜가 되게한다. 다. 터파기 후 바닥으로부터 ○㎜ 높이 이상까지 자갈 혹은 잡석으로 채워 시공후의 공간발생 및 함몰이 없게 다짐 작업을 한다. 라. 기초 콘크리이트 타설은 ○㎜×○㎜×○㎜ 되도록 하되 지주가 길거나 짧지 않도록 하여야 한다. ※ 콘크리트 타설시 지상으로 돌출되는 지주는 수직을 유지하도록 하고 급결재 등을 적용, 양생될 때까지 시공유지를 위한 적절한 조치를 하여야 한다. 마. 장애물표적표지 뒷면의 잔넬에 볼트를 ○개식 끼운다. 바. 노면으로부터 표지판 하단까지 ○㎝되도록 볼트가 지주의 양쪽에 ○개씩 되도록하여 높이와 중심을 맞춘다. 사. U형 밴드를 볼트에 끼운다. 아. 너트를 조여 표지판을 가조립한다.. 자. 투시 각도를 잡고 스페너 또는 복스를 이용하여 완전 체결한다. ○) 조치 철거 시공이 종료되면 주변 정리를 하고 안전 조치 시설물을 철거한다. ○. 검 수 시공이 완료되면 발주처 및 감독관의 입회 하에 검수를 받는다. ※ 발주처 및 감독관의 입회가 불가능 할 경우 시공 과정의 전,중,후을 촬영하여 설계도 또는 시방서 대로 완료되었음을 입증하도록 하여야 한다. ○. 유지관리 장애물표적표지는 주기적인 점검을 통하여... ... 더보기
